产品名称：机器人导轨
所属分类：机器人导轨
发布时间：2024-09-29
浏览次数：73
151-5100-0366
产品介绍
提升工业机器人的动作范围的关键部件
机器人导轨具有 稳定的品质、性能以及丰富的品类等特点；
提供完整的机器人导轨解决方案。
可根据客户需求进行定制
 |  |  |  |
| 齿轮齿条 | 拖链 | 限位传感器 | 滑轨滑块 |
地轨结构部件
结构部件说明
| 地轨结构部件 | |
| 机架 | 润滑系统 |
| 导轨 | 拖链 |
| 电机 | 拖链桥架 |
| 变速箱 | 机械限位 |
| 齿轮 | 保护板 |
| 齿条 | 螺栓调节锁紧装置 |
| 机器人安装板 | 地面连接板 |

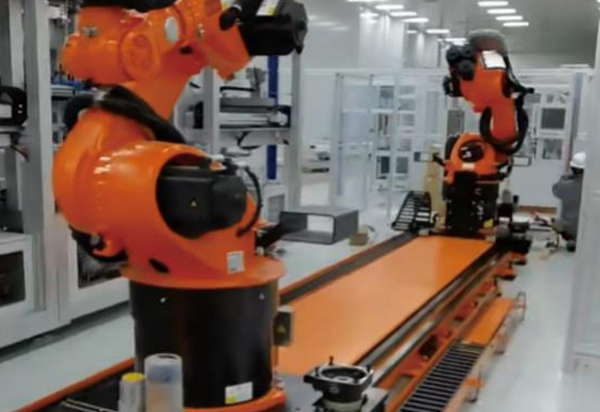

机器人安装位置
产品选型
JFD-01-G200-A-6000
01：产品序列号
A:拖链安装位置；
A/轨道内侧；
B/轨道外侧
6000：导轨有效行程（单位mm，单段长度不能超过5000mm）
KG200:额定载荷
| 额定载荷KG | 200KG | 500KG | 1500KG | 3000KG |
通用技术参数
| JFD-01-KG200/KG500/KG1500/KG3000 | |
| 加速度 | 1000mm/s² |
| 运动速度 | 100-1500mm/s² |
| 减速比 | 1：10 |
| 重复定位精度 | ±0.05mm |
